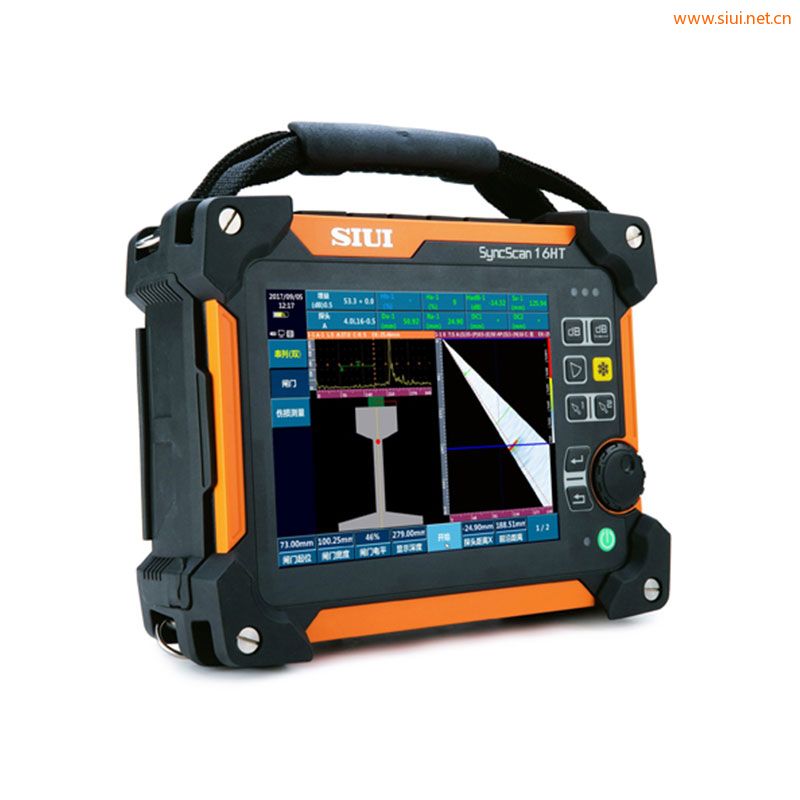

SyncScan 16HT鋼軌焊縫超聲成像檢測儀
SIUI新推出一款專用于各種類型的鋼軌焊縫檢測的便攜式超聲成像產品，且具有鋼軌焊縫檢測專用軟件。
具有鋼軌焊縫檢測專用軟件，鋼軌焊縫檢測向?qū)к浖�，相控陣模式下支持PA分組掃查，最多6組；具有“聲速校準”、“延遲校準”、“靈敏度校準”、“TCG校準”功能；
具有鋼軌及鋼軌焊縫傷損大小的等級計算、自動識別和判斷傷損大小功能、自動顯示定位傷損R視圖功能；
具備對鋼軌閃光焊、氣壓焊軌底部位相當于φ4mm-6db豎孔當量缺陷（即≥φ2.8mm平底孔當量）的灰斑和光斑檢測能力；
可配備軌腰串列式一發一收掃查裝置，實現對鋼軌焊縫全斷面檢測，一鍵完成；
提供R視圖，模擬鋼軌形狀繪制鋼軌側視圖、工型圖，自動計算缺陷位置，實時顯示缺陷位置，支持打標功能；
支持鋼軌焊縫各檢測部位工藝獨立處理和調用，實現軌頭、軌腰、軌底的檢測；
支持鋼軌焊縫檢測報告制作和導出功能；
支持相控陣串列式掃查、成像、及缺陷計算；
支持戶外和室內兩種模式顯示；
B視圖提供鋼軌焊縫OverLay模擬顯示，可實時查看缺陷在焊縫中的位置；
儀器支持全觸摸屏操作、全屏顯示、自動識別探頭功能、聲束軌跡仿真功能和底波衰減BEA功能。
鋼軌焊縫專用軟件
根據鋼軌焊縫的情況及特點，數字超聲波探傷儀型號，SIUI設計了鋼軌焊縫相控陣檢測的專用軟件。儀器可對鋼軌焊縫進行聲束模擬仿真覆蓋，方便探傷人員確定探頭掃查的起始晶片、掃查角度以及探頭與焊縫中心的前沿距離等檢測工藝。
檢測界面采用一鍵式設計，超聲波探傷儀 合肥，簡單便捷切換不同顯示視圖及調用工具。
根據鋼軌不同部位的檢測方式，制定了不同的鋼軌檢測工藝，分為軌頭、軌腰、軌底、零度和串列等5種不同的鋼軌工藝向?qū)А?/span>
項目 各版本共同的出廠標準配置 顯示屏 8.4’’TFT高亮液晶屏，分辨率800×600點 操作方式 按鍵、旋鈕、觸摸屏 適用軌型 內置38Kg、43Kg、50Kg、60Kg、75Kg軌型，并支持用戶自定義軌型 電池 電池型號 DC-A007 電池類型 智能鋰離子電池 電池容量 7.5Ah 電池電壓 11.1V 電池數量 2只 電池工作時間 ≥4小時 外置充電器 充電器型號 CD-A005 充電器輸入 直流15V 充電器輸出 直流12.6V/2A 支持電池型號 DC-A007 支持電池個數 2個 適配器 適配器型號 GD-A007 適配器輸入 交流100～240V 50Hz/60Hz 適配器輸出 直流15V 適配器功率 70W 儀器功率 ≤26VA 數據存儲器 標準SD卡（16G） USB接口 2個 網絡接口 1個 視頻輸出 1個（VGA） 編碼器接口 1個（14芯） 工作條件 工作溫度 -10℃～45℃ 相對濕度 30%～85%（不含冷凝） IP等級 ≥IP65 儀器尺寸 28.4×22×9（單位：cm） 儀器重量 3.75kg（含1只電池，電池重量0.55kg） 成像模式：通用UT 通道數 1個 探頭接口類型 LEMO 00 探頭接口數量 2個 支持最大陣元數 2個 脈沖類型 負方波 發射電壓 50～400V，最小步進1V 脈沖寬度 30～1000ns，最小步進10ns 重復頻率 10～2000Hz可調，步進20Hz 阻尼 25/75/200/1000Ω，4檔 A/D采樣頻率 170MHz/12bit 采樣點數 1024點，16bit/點 增益 0～110dB，步進：0.5/2/6/12dB 增益微調 -4～+4 表面補償 全增益范圍 帶寬 0.5～20MHz（-3dB） 濾波器 數字：10檔，管道焊縫超聲波探傷儀，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz
/10MHz/13MHz/15MHz模擬：4檔，3MHz/5MHz/10MHz/全通 檢波方式 正向/負向/雙向/RF 抑制 0～80%，步進1% 探測范圍 0～15000mm，最小顯示范圍5mm 材料聲速 500～15000m/s，步進最小1m/s 脈沖移位 0～1000mm，便攜式式超聲波探傷儀，步進最小0.01mm 探頭零點 0～200us，步進最小0.01us 探頭前沿 0～100mm，輕便式數字超聲探傷儀，步進0.01mm 向?qū)? 自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測 測量點 峰值/前沿/J前沿/G前沿/G峰值 測量 閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離 光標：2個十字光標，可測量B圖像上的水平、垂直位置及光標間距離（選購B掃描時激活） 閘門 閘門方式：普通、跟蹤 閘門數量：三個 閘門起位：全范圍 閘門寬度：全范圍 閘門電平：10～90%，步進1% 曲線功能 DAC最多6條，每條最多16個參考點，符合NB/T 47013、GB/T 11345、GB/T 29712標準 TCG最多6條，每條線最多16個參考點 AVG（含三倍近場） 輔助功能 全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40～100%，步進10%）、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖 自動凍結（閘門：A、B、A和B、A或B） UT曲面修正（CSC） 報警 聲光報警：進波/失波 探傷靈敏度余量 ≥60dB（2.5Z20N探頭） 時基線性 ≤0.5% 垂直線性 ≤3% 幅度線性 ≤±2% 衰減器精度 20dB±1dB 動態范圍 ≥32dB（JB/T 10061標準測試） 薄板分辨力 ≤3mm 遠區分辨力 ≥26dB 等效輸入噪聲 ＜40×10-9 V/
最大使用靈敏度 ≤400μV
成像模式：相控陣通道數 16個 探頭接口類型 Tyco 探頭接口數量 1個 支持最大陣元數 64個 PR功能 支持 脈沖類型 雙極性方波 脈沖電壓 10～100V，步進10/20V 脈沖寬度 50～1000ns，焊口無損探傷，步進10ns 輸出阻抗 ≤50Ω 發射能量 4檔 重復頻率 100Hz～10KHz，最小步進100Hz 脈沖發生器延遲 0～20μs，SIUI數字探傷儀，分辨率5ns 脈沖發生器聚焦 單點聚焦 帶寬 0.7～20MHz（-3dB） A/D采樣頻率 100MHz/12bit 采樣點數 256/512/1024可調，16bit/點 增益 0～80dB，金屬管探傷，步進：0.1/0.5/2/6/12 表面補償 全增益范圍 接收器延遲 0～20μs，分辨率2.5ns 接收器聚焦 每掃描線最大1008焦點 輸入阻抗 ≥110Ω 檢波方式 正向、負向、雙向、濾波、RF 濾波器 14檔，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz
/全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0掃描類型 A/S/L/C/D 向?qū)? 聲速/延遲/靈敏度/TCG校準向?qū)�、軌頭（單）/軌腰（單）/軌底（單）/零度（單）/K型（雙）/串列（雙）檢測工藝向?qū)А?br /> 注：K型（雙）功能暫未實現。 觸發方式 時基/編碼器 掃查長度 單次最大3m（16G存儲卡，0.5mm編碼器精度） 掃描線數量 最大512線 聚焦法則 512個 掃描角度范圍 -89°～+89°，步進1° 角度間距 0.1°～5°，汕超SIUI超聲波探傷儀，步進0.1° 焦點位置 6～500mm，步進1mm 探測范圍 0～1000mm，步進最小0.01mm，最小顯示范圍3mm 材料聲速 500～15000m/s，步進最小1m/s 顯示延遲 0～1000mm，步進最小0.01mm 自動校準 聲速、延遲、靈敏度、TCG、水平零點。延遲、靈敏度和TCG可分段校準。 顯示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏 測量點 峰值/前沿/J前沿/G前沿/G峰值 測量 閘門：可測量回波幅度、聲程、水平距離、垂直距離 光標：2個十字光標，數字式超聲探傷儀，可測量B/C/D圖像上的水平、垂直位置及光標間距離 閘門 閘門數量：三個（每個A型窗口，6個A型窗口時最多18個閘門） 閘門模式：聲程、深度 閘門起位：全范圍 閘門寬度：全范圍 閘門電平：10～90%，步進1% 曲線功能 TCG，每個A掃描線最多6條TCG曲線，每條曲線最多16個參考點 DAC，每個A掃描線最多6條DAC曲線，每條曲線最多16個參考點 輔助功能 自動增益：單次/連續自動調整閘門內回波增益到設定值 報警 閘門觸發聲光報警：進波/失波 顯示測量值 8個位置，可自定義顯示 數據分析 成像模式切換、圖像閘門動態重建 生成檢測報告
