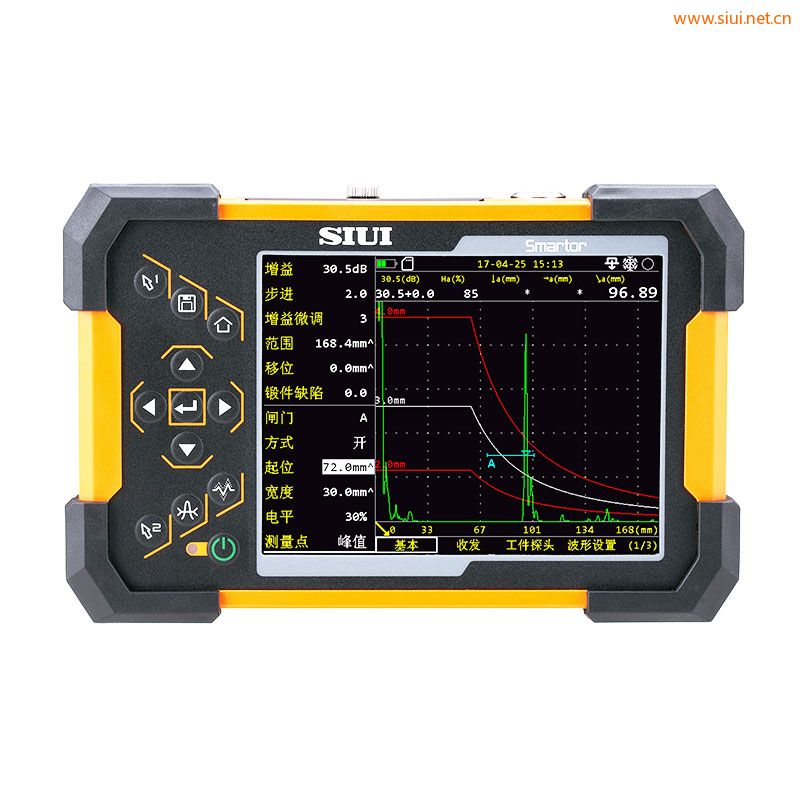

Smartor X1 & Smartor X5
Smartor系列數字超聲探傷儀適用于工業領域金屬和非金屬材料表面及內部缺陷的超聲波檢測，全數字智能超聲波探傷儀，設計符合人體工程學的要求，焊縫探傷儀，簡單直觀、方便實用。通過簡單的基本操作提供極高水平的探傷檢測，重慶超聲波探傷儀，無論經驗豐富還是初涉行業的超聲檢測人員都可得心應手地使用這款探傷儀。
儀器功能與性能
1）小體積——整機的外形尺寸僅為198mm × 128 mm × 52mm(寬×高×深)；
2）大屏幕——5.7”TFT高亮液晶顯示器，高分辨率640×480，配合硬件顯示刷新；
3）多接口——具有編碼器接口、VGA輸出、標準SD插槽、USB等豐富外設接口；
4）高防護——儀器高達IP65以上的防護等級，超聲波探傷儀檢定，防撞擊、耐磨損的橡膠外殼設計，適用于各種惡劣工業環境。
5）易操作——按鍵少，定義明確，汕頭超聲波探傷儀公司，操作簡單，界面直觀；支持左右手切換、戶外模式等；
6）輕重量——整機的重量約0.9kg，電力專用超聲波探傷儀，輕松便捷；
7）發射接收——可調脈寬負方波發射，軸類微機控制熒光磁粉探傷機，幅度最高350V；0.5至20MHz工作頻帶范圍，分多檔寬帶或窄帶可選；
8）向?qū)Чδ堋哂泻喴缀蛯＜夷Ｊ降摹昂缚p、板材、鍛件”檢測向?qū)В?span id="z1lpvvpflnzv" class="testowd">超聲波探傷原理，滿足不同層次人員使用需求。
9）探傷功能——具有自動增益、峰值記憶、DAC、AVG、短片錄制、B掃描、TCG、探頭頻譜分析、曲面修正、焊縫模擬、裂紋測高、AWS、API等標配和選購功能；
10）標準符合性——儀器符合NB/T 47013、GB/T 27664.1-2012、JB/T 10061-1999、EN 12668-1:2010等標準。
儀器接口功能
儀器設計
適用多種檢測環境
Smartor系列可用于幾乎所有檢測環境。防塵、防噴水的IP65防護等級設計以及外殼軟橡膠保護設計，使儀器可以勝任包括實驗室工作臺上的測試操作，以及條件惡劣的戶外檢測應用。操作人員在任何檢測環境中使用這款儀器，都會對儀器的操作性能及耐用性能信心十足。
SD移動存儲
Smartor系列使用一個外置SD存儲卡作為移動存儲設備，通過這個移動存儲設備，檢測人員可以在不同儀器之間分享文件。
簡單直觀的用戶界面
使用簡單的菜單結構進行儀器設置、校準及軟件功能調整等操作，方便檢測人員進入到相應的界面對儀器進行操作。
主要技術指標
一般技術規格
顯示屏
5.7”TFT高亮液晶屏，汕頭數字超聲波探傷儀，分辨率640×480點
操作方式
按鍵
電池類型
鋰離子電池
電池容量
5.0Ah
電池電壓
7.4V
電池數量
1只
電池工作時間
≥8小時
適配器輸入
交流100～240V 50Hz/60Hz
適配器輸出
直流12V
適配器功率
36W
儀器功率
6VA
數據存儲器
標準SD卡（16G）
報警器
1個
工作環境
-10℃～45℃
存儲環境
-20℃～60℃
IP等級
IP65
儀器尺寸
198mm × 128 mm × 52mm (寬×高×深)
儀器重量
0.9kg（含電池）
通用UT模式
探頭接口類型
LEMO 00
通道數
單通道
脈沖類型
負方波、負尖脈沖
發射電壓
50～350V，步進50V
脈沖寬度
負方波 ：50～500ns
負尖脈沖：≤40ns
重復頻率
負方波 ：10～1000Hz可調
負尖脈沖：10～2000Hz可調
阻尼
50Ω / 1000Ω，2檔
增益
0～110dB，步進：0.5/2/6/12dB
增益微調
-4～+4
表面補償
全增益范圍
帶寬
0.5～20MHz；
濾波器
共11檔可選：
1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz/10MHz/13MHz
/15MHz/20MHz；
檢波方式
負向/正向/雙向/RF/濾波
抑制
0～80%，步進1%
探測范圍
0～15000mm，最小顯示范圍2.5mm
材料聲速
100～20000m/s
脈沖移位
-10～1000mm
探頭零點
0～200us
探頭前沿
0～100mm
向?qū)?/span>
焊縫檢測、板材檢測、鍛件檢測
測量點
峰值/前沿/J前沿
測量
閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離、AB閘門間聲程差；
光標：2個十字光標，可測量B圖像上的水平、垂直位置及光標間距離（選購B掃描時激活）
閘門
閘門起位：全范圍
閘門寬度：全范圍
閘門電平：10～90%，步進1%
曲線功能
DAC（曲線/折線），最多6條，超聲波探傷儀原理圖，符合NB/T 47013、GB/T 11345、GB/T 29712標準。
TCG最多6條
AVG（含三倍近場）
輔助功能
全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（10～100%，步進10%）、波形比較、波形填充、峰值包絡、峰值回波、快速掃查、戶外模式、屏幕截圖
自動凍結/裂紋測高/閘門擴展//二次波顏色CSC（曲面修正）/ B掃描/平板焊縫模擬//短片錄制/頻譜分析
報警
聲光報警：進波/失波
探傷靈敏度余量
≥65dB（2.5Z20N / P2.5-20探頭）
時基線性
≤0.5%
垂直線性
≤3%
幅度線性
≤±2%
衰減器精度
20dB ±1 dB
動態范圍
≥32dB（JB/T 10061標準測試）
遠區分辨力
≥26dB
等效輸入噪聲
＜40×10-9 V/
注：Smartor X1工作頻率7檔可調，不具備VGA、頻譜分析、短片錄制、CSC、平板焊縫模擬、B掃描、自動凍結功能。
