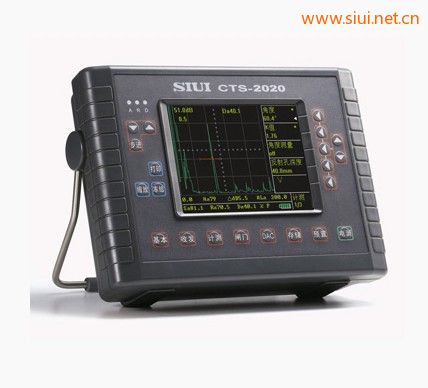

CTS-2030數字超聲波探傷儀配置場致發光（EL）顯示屏，超聲探傷計算儀，不支持屏幕顏色變化；工作溫度為-20℃ ~ 40℃；其他參數及功能與CTS-2020相同。
CTS-2020/CTS-2030數字超聲波探傷儀特點：
•不斷創新，努力達至一流境界是我司的一貫宗旨。CTS-2020采用嵌入式計算機系統和超大規�，F(xiàn)場可編程集成電路設計，超聲波探傷儀什么牌子的好，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達62dB的探傷靈敏度余量滿足各種探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、大容量存儲器、USB接口等新技術、新功能，使CTS-2020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，混凝超聲探傷儀價格，確�？焖賿卟榛夭ㄒ诧@示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
•小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現SIUI一貫的設計理念：簡單實用方便可靠，性能指標和功能更上一層樓。
CTS-2020/CTS-2030數字超聲波探傷儀功能：
• 最高采樣速率240MHz，測量分辨力0.1mm，最小顯示范圍5mm
• 工作頻率范圍 0.5～10MHz，靈敏度余量高達62dB
• USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
• 脈沖重復頻率可調，管道焊口無損探傷，避免在探傷過程中出現混響信號
• 界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
• 峰值記憶功能，有助于對工件進行快速掃查和測量
• 完善的DAC曲線功能，蘇州數字式超聲波探傷儀，方便進行回波價
• 具有測量探頭角度（K值）的功能
• 大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等
• 菜單語言：中、英文二種，操作過程文字信息提示
• 高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
• 10種波形顏色和字符顏色自由選擇
• 大容量鋰電池可連續工作6小時以上
CTS-2020/CTS-2030數字超聲波探傷儀應用：
薄板探測：
CTS-2020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。
圖示為1.2mm鋼板的底面回波
焊縫檢測：
CTS-2020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確
圖示為焊縫的缺陷回波與一組DAC曲線。
斜探頭探傷時，可對缺陷進行精確測試
通過數字儀器的強大功能，焊口無損探傷，可以對缺陷進行精確定位
圖示為斜探頭探測距表面40mmΦ1.6的波形圖
跟蹤功能：
CB閘門跟蹤功能，容易實現水浸法探傷或精確測厚
圖示為B閘門跟蹤功能示意圖。
CTS-2020/CTS-2030數字超聲波探傷儀技術參數：
項目單位技術數據衰減器誤差 dB每12±1 垂直線性誤差 %≤3 動態范圍 dB≥30 探傷靈敏度余量 dB≥62 遠區分辨力 dB≥26 水平線性誤差 %≤0.5 電噪聲電平 %≤20（1 ~ 4MHz） 工作頻率范圍 MHz0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10兩檔可選 脈沖重復頻率 分10檔可調（20 ~ 500Hz可調，探測范圍≤1500mm時，超聲探傷儀 原理圖，約20Hz ~ 500Hz；探測范圍＞1500mm時，約20Hz ~ 200Hz） 薄板分辨力 mm≤3（5C10N 探頭） 探測范圍 mm0 ~ 6000 (鋼縱波)，超聲波探傷儀報告，連續可調，手持式高亮超聲波探傷儀，最小顯示范圍5 mm 脈沖移位 mm-10 ~ 1000 (鋼縱波) 探頭零點 μs0 ~ 200 材料聲速 m/s1000 ~ 9999 阻尼 低 / 高 抑制 %0 ~ 80 檢波方式 負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF 增益調節 dB0 ~ 110；分 0.5 / 2 / 6 / 12步進調節 USB接口 1個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告 打印機 可配用HP-1020、HP-1120、Canon-S100SP打印機 DAC曲線 最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正 存儲 500組數據集，包括儀器設置、探傷狀態和回波圖形等 監視閘門 2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式 報警信號 聲光報警（內接蜂鳴器和面板LED發光二極管） 測量點選擇 閘門內最高波的峰值或第1回波的前沿 回波評價 聲程、水平距離、垂直距離、幅值、dB差值顯示 A型回波凍結 凍結探傷畫面 縮放 選擇正常和放大兩種顯示模式 峰值記憶 可選擇回波峰值記憶顯示，超聲波探傷技術，背景峰值波形以不同顏色表示 顯示屏 高亮度5.7"彩色TFT液晶顯示屏, 320×240像素 工作時間 h≥6 （與背景光亮度有關） 工作電壓 V6 ~ 9 DC (外部電源)；6.0 ~ 8.4 (電池) 工作溫度 ℃-10 ~ 40 重量 Kg約1.68（不含電池） 尺寸 mm260 × 78 × 180 (長×寬×高)
